IS20-E6151是一款EthernetIP擴展模塊，處理EthernetIP通訊協議，并將處理好的的數據發送給CPU模塊，由CPU模塊處理。
IS20-E6151技術指標表
總特性 | ||
外形尺寸 | 50mm(L)×110mm(W)×68mm(H) | |
重量 | <350g | |
功率損耗 | <3W | |
包括 | +24VDC(擴展總線提供)：0 mA | |
+5VDC(擴展總線提供)：90 mA | ||
電源要求 | 背板總線5V | ±10% V ripple < 60mV |
背板總線24V | 24V ±10% V ripple < 200mV | |
通訊特性 | ||
IP地址設置 | 支持 | |
MAC地址設置 | 支持 | |
子網掩碼設置 | 支持 | |
網關設置 | 支持 | |
EthernetIP規格 | ? UCMM消息支持client和server； ? 支持Class3連接消息server； ? 支持Class1/0連接I/O server； ? 單模塊最多240輸入字節； ? 單模塊最多240輸出字節；
| |

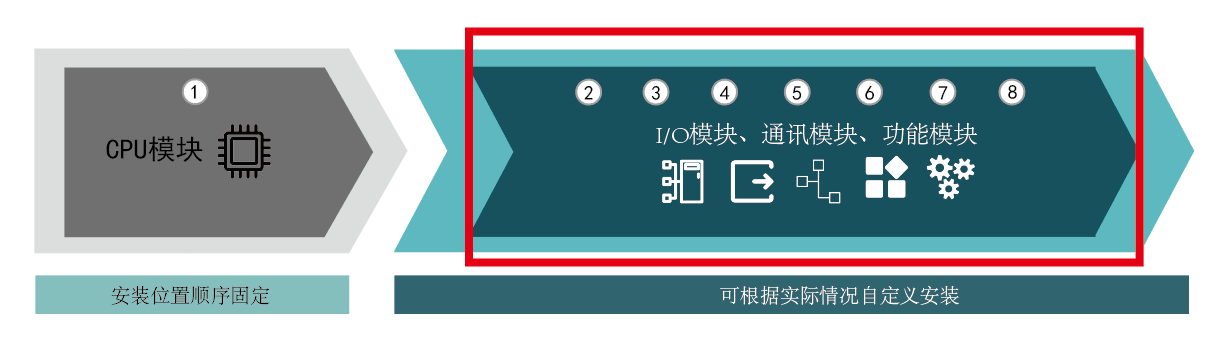

產品安裝位置示意圖
