IS23-E6020 Profibus-DP擴展模塊主要完成ProfiBus-DP的通訊處理，并將處理好的的數據發送給CPU模塊，由CPU模塊處理。
IS20-E6020技術指標表
總特性 | ||
外形尺寸 | 45mm(L)×100mm(W)×75mm(H) | |
重量 | <350g | |
功率損耗 | <3W | |
包括 | +24VDC(擴展總線提供)：0 mA | |
+5VDC(擴展總線提供)：90 mA | ||
電源要求 | 背板總線5V | ±10% V ripple < 60mV |
背板總線24V | 24V ±10% V ripple < 200mV | |
通訊特性 | ||
Profibus-DP波特率自適應 | 支持 | |
支持最大輸入數據 | 64字節 | |
支持最大輸出數據 | 64字節 | |
支持波特率 | 9.6K-1.5M | |
站地址設置 | 支持 | |

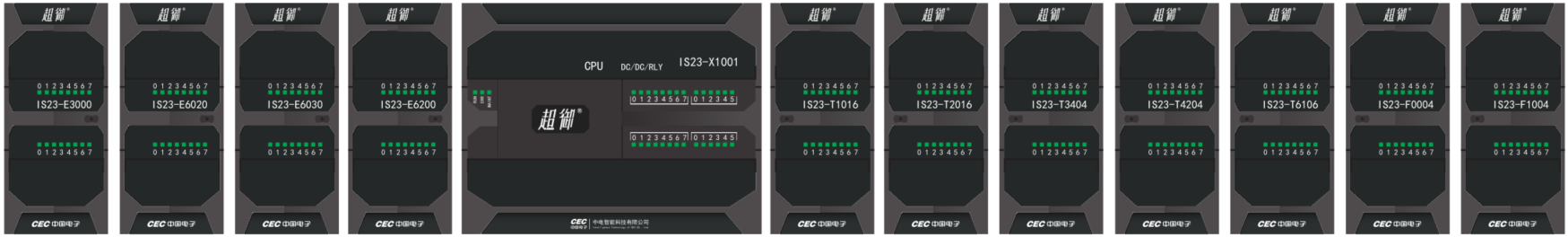

產品安裝位置示意圖
