結構緊湊，性價比高
指令功能強大，產品多樣化
運行穩定，使用簡單
擴展性更高
支持Modbus TCP、Profibus DP等協議擴展
現場總線采用SCTP-ITOBUS私有協議，可選設備豐富，安全高效
最大支持3個通訊擴展模塊、8個I/O擴展模塊
最大支持152點I/O
結構緊湊，性價比高
指令功能強大，產品多樣化
運行穩定，使用簡單
擴展性更高
支持Modbus TCP、Profibus DP等協議擴展
現場總線采用SCTP-ITOBUS私有協議，可選設備豐富，安全高效
最大支持3個通訊擴展模塊、8個I/O擴展模塊
最大支持152點I/O
IS20-X1001模塊的額定工作電壓為 DC24V，自帶 24 點 I/O，提供 14 路 DC24V 輸入/10 路晶體管輸出處理
IS20-X1001 技術指標表
CPU特性 | ||
本機I/O | 14通道24VDC數字量輸入∕10通道晶體管數字量輸出 | |
可擴展模塊數量（Max） | 10（滿足模塊功耗的條件下） | |
高速計數器（Max） | 單相計數器：2點，20KHz | |
雙相計數器：1點，10KHz | ||
脈沖輸出（Max） | 2點，20KHz | |
脈沖捕獲 | 2點，50 μs | |
快速外部中斷 | 2點，50 μs | |
電源規格 | ||
輸入電源 | 額定電壓 | 24VDC |
允許范圍 | 20.4～28.8VDC | |
電流消耗（Max） | 800mA@24VDC | |
允許最大瞬斷時間 | 10ms | |
對外輸出電壓 | 24VDC | |
對外輸出電流 （Max） | 24VDC(對擴展總線提供) | 250mA |
24VDC(對外提供) | 350mA | |
5VDC(對擴展總線提供) | 600mA | |
通訊特性 | ||
通訊接口 | 1個RS485、1個RS232 | |
接口類型 | 1個DB9-RS485、1個RS232 | |
通訊速率（bps） | 1200、2400、4800、9600、19200、38400、57600、115200 | |
通訊協議 | 專有協議/Modbus RTU主從/自由協議 | |
輸入特性 | ||
輸入通道數目 | 14 | |
輸入類型 | 漏型/源型 | |
額定電壓 | 24VDC | |
允許范圍 | 0～30VDC | |
邏輯1信號 | 15～30VDC，允許最小電流3mA | |
邏輯0信號 | 0～5VDC，允許最大電流1mA | |
濾波參數 | 不濾波、5ms、10ms、20ms、50ms、100ms可選 | |
隔離方式 | 光耦隔離（現場和系統間） | |
隔離組 | 1 | |
隔離耐壓 | 500VAC，持續時間1min，漏電流＜5mA | |
輸出特性 | ||
輸出通道數目 | 16 | |
輸出類型 | 晶體管 | |
額定電壓 | 24VDC | |
允許范圍 | 20.4～28.8VDC | |
輸出電流 | 高速通道<0.5A，普通通道<1A | |
公共端輸出電流總和 | 高速通道<1A，普通通道<4A | |
晶體管導通壓降 | ＜0.5V(輸出邏輯1，電流1A時) | |
接通狀態阻抗(接觸阻抗) | 0.3Ω (典型)，0.6Ω (Max) | |
隔離方式 | 光耦隔離（現場和系統間） | |
隔離組 | 2 | |
隔離耐壓 | 500VAC，持續時間1min，漏電流＜5mA | |
物理特性 | ||
尺寸規格 | 125mm(W)×110mm(H)×68mm(D) | |
重量 | 315g | |
工作溫度 | 0～60℃ | |
存儲溫度 | -40～70℃ | |
相對濕度 | 5%～95%(無凝結) | |

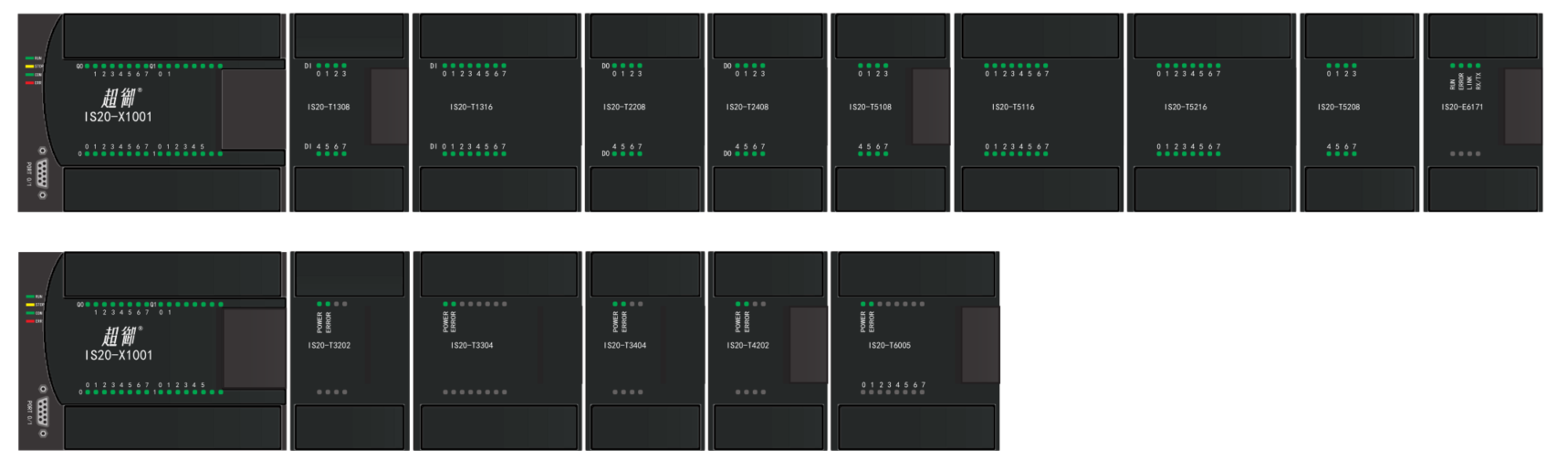

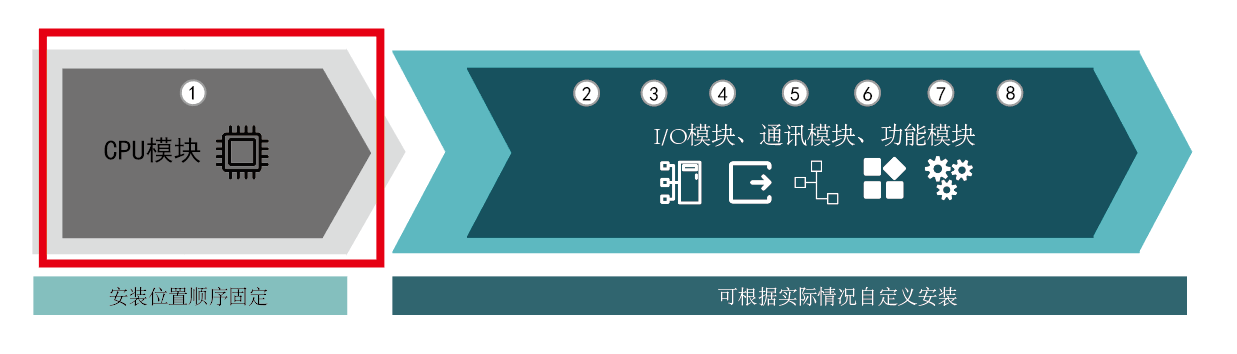

產品安裝位置示意圖
