支持EtherCAT協議
2個雙口RJ45接口，可實現從站擴展
支持EtherCAT冗余
支持級聯、線型拓撲組網
支持EtherCAT協議
2個雙口RJ45接口，可實現從站擴展
支持EtherCAT冗余
支持級聯、線型拓撲組網
IL40-E1002通過雙以太網電纜與兩個冗余CPU模塊進行連接，將控制信號經由背板傳輸給后端I/O及通信網關等模塊。同時通過以太網電纜級聯下一級耦合器模塊，實現從站擴展。
IL40-E1002技術指標
技術規格 | ||
尺寸和數量 | ||
尺寸 W×H×D（mm） | 41×252×170 | |
重量（kg） | 1.25 | |
安裝 | 自定義導軌 | |
系統電源 | ||
背板電源 | 450mA@5VDC | |
過流保護 | 支持 | |
電氣隔離 | 500VDC（EBUS/現場電位） | |
通信接口 | ||
協議 | EtherCAT總線，符合IEC/PAS 62407標準 | |
介質 | 通過歐式端子引出通信總線到背板 | |
EtherCAT總線 | 理論終端數目為：65535 | |
外圍信號最大數量 | 4GB 地址I/O點 | |
數據傳輸介質 | Ethernet CAT-5電纜 | |
數據傳輸速率 | EtherCAT設備協議/100Mbaud | |
站間的電纜長度 | 最大100m（BASE-TX） | |
總線連接 | 2個插裝雙口RJ45接口 | |
支持拓撲結構 | 級聯、線型拓撲 | |
環境條件 | ||
工作環境溫度 | －40℃~+65℃ | |
工作環境相對濕度 | 25℃時，周圍環境相對濕度條件：不大于95%，無凝結 | |
儲存環境溫度 | -55℃~+70℃ | |
儲存環境相對濕度 | 25℃時，周圍環境相對濕度條件：不大于95%，無凝結 | |
IP防護等級 | IP30 | |

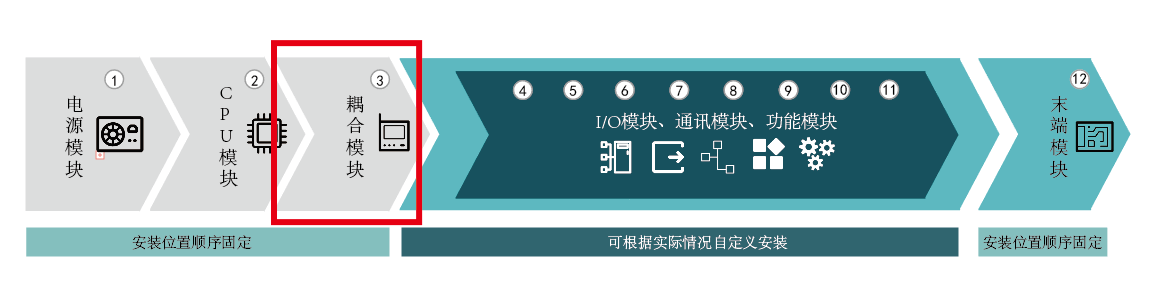

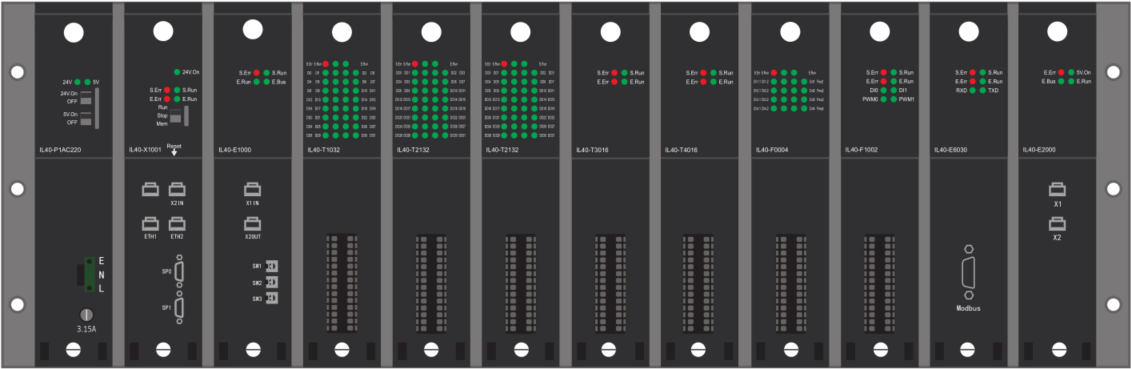

產品安裝位置示意圖
