支持EtherCAT協議
32路數字量數據采集
電氣隔離
支持EtherCAT協議
32路數字量數據采集
電氣隔離
現場32通道數字量信號通過現場接線端子進入模塊，通過光耦與現場隔離。模塊采用漏型輸入，當輸入為13V~30VDC時，輸入為邏輯1；當輸入的電壓小于等于5VDC時，輸入為邏輯0。
IL40-T1032技術指標
技術規格 | |
尺寸和重量 | |
尺寸 W×H×D（mm） | 41×252×170 |
重量（kg） | 1.1 |
安裝 | 自定義導軌 |
DI通道 | |
輸入通道 | 32路 |
“0”信號 | 0V~5V |
“1”信號 | 13V~30V 典型值：6mA |
系統電源 | |
背板電源 | 300mA@5VDC |
過流保護 | 支持 |
電氣隔離 | 500VDC（EBUS/現場電位） |
通信接口 | |
協議 | EtherCAT總線，符合IEC/PAS 62407標準 |
介質 | 通過歐式端子引出通信總線到背板 |
環境條件 | |
工作環境溫度 | －40℃~+65℃ |
工作環境相對濕度 | 25℃時，周圍環境相對濕度條件：不大于95%，無凝結 |
儲存環境溫度 | -55℃~+70℃ |
儲存環境相對濕度 | 25℃時，周圍環境相對濕度條件：不大于95%，無凝結 |
IP防護等級 | IP30 |

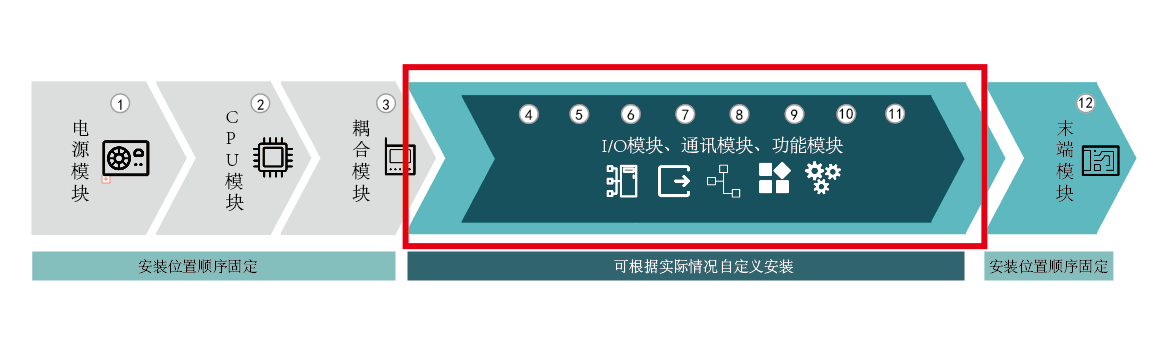

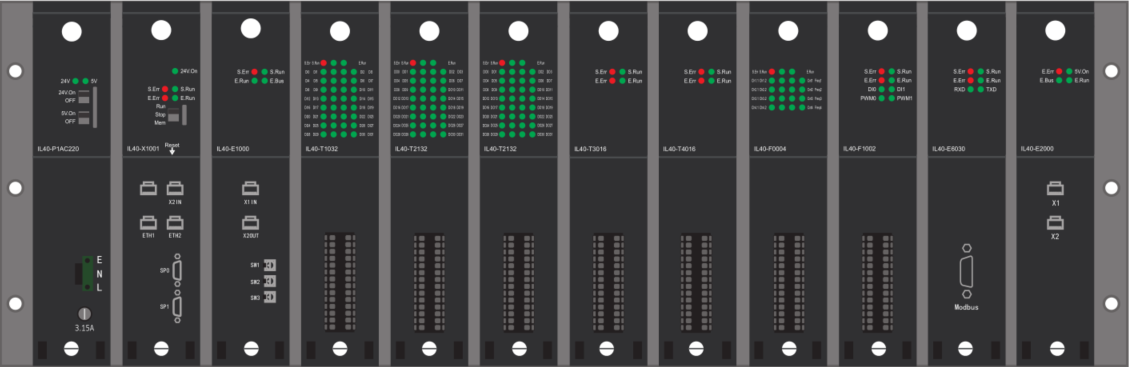

產品安裝位置示意圖
