IS21-H5332技術指標表
型號+A1:D35 | IS21-H5332 | ||
訂貨號 | IS21-H5332-0101-01AA | ||
名稱 | 32通道數字量輸入輸出模塊 | ||
電源特性 | 輸入電壓 | DC21.6～26.4V | |
功耗 | ＜10W | ||
存儲空間 | 程序存儲空間 | 128K | |
RAM | 192K(內部)+1024K(外部) | ||
掉電保持存儲區 | 2K | ||
輸入特性 | 輸入通道 | 16通道 | |
輸入類型 | 電壓輸入或開關量輸入 | ||
輸入電壓額定值 | DC24V | ||
“0”信號 | 0～3V | ||
“1”信號 | 5～24V | ||
輸入延時 | ＜10us | ||
輸出特性 | 輸出通道 | 16通道 | |
輸出類型 | 繼電器 | ||
額定電壓 | DC24V或AC250V | ||
通道額定電流（最大） | 2A | ||
脈沖頻率（最大） | 1Hz | ||
接通狀態阻抗 | <0.06Ω | ||
響應時間 | 狀態“0到1” | ＜10ms | |
狀態”1到0” | ＜10ms | ||
觸點壽命 | ＞100000次 | ||
輸出反饋 | 支持 | ||
輸出并聯 | 支持 | ||
允許最大擴展I/O模塊 | 7個 | ||
通信功能 | Modbus RTU通訊 | 通訊協議 | Modbus RTU |
通訊接口 | 1路RS485 | ||
隔離方式 | 電氣隔離 | ||
CAN通訊 | 通訊協議 | CAN | |
通訊接口 | 1路CAN2.0B | ||
隔離方式 | 電氣隔離 | ||
Modbus TCP通訊 | 通訊協議 | Modbus TCP | |
通訊接口 | RJ45,100M工業以太網 | ||
隔離方式 | 電氣隔離 | ||
HMI | 功能 | 智能OLED顯示，可顯示通道狀態/報警等信息，接近感應操作，非接觸查看翻頁，智能背光操作 | |
輸入隔離方式 | 光電隔離 | ||
電源隔離 | 支持 | ||
熱插拔 | 支持 | ||
物理特性 | A型尺寸 W×H×D（mm） | 169mm×117mm×35mm | |
B型尺寸 W×H×D（mm） | 148mm×130mm×35mm | ||
重量（kg） | <1kg | ||
安裝特性 | 安裝方式 | 導軌安裝 | |

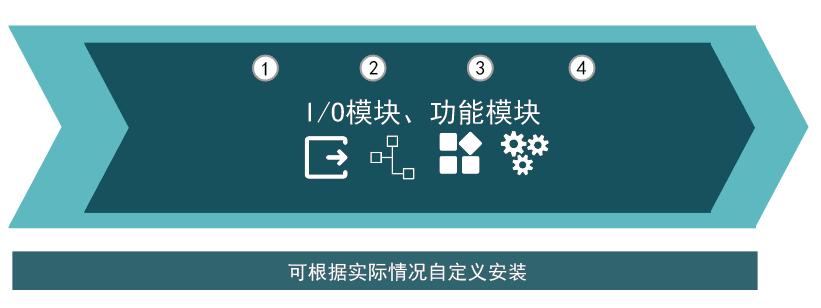

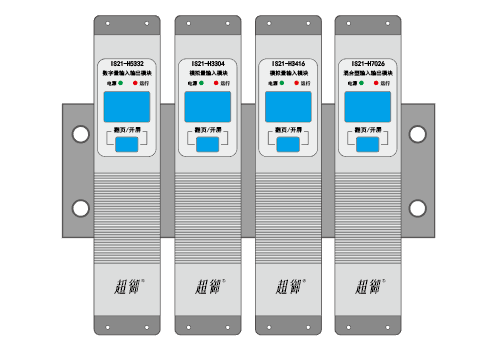

產品安裝位置示意圖
