        16通道數字量輸入   IM30-T1016R





        支持EtherCAT協議

        16路數字量數據采集

        電氣隔離

        支持冗余

        支持斷線檢測功能













                            產品概述




                            規格參數




                            安裝位置









        現場16路數字量信號通過現場接線端子進入模塊，通過光耦與現場隔離。模塊采用漏型輸入，當輸入為13V~30VDC時，為邏輯1；當輸入的電壓為0V~5V DC時，為邏輯0。






         IM30-T1016R技術指標
        技術規格
        尺寸和重量
        尺寸   W×H×D（mm）
        40×135×125
        重量（kg）
        0.5
        安裝
        導軌安裝，寬度定制
        DI通道
        輸入通道
        16路，漏型
        “0”信號
        0V~5V
        “1”信號
        13V~30V
        系統電源
        背板電源
        100mA@24VDC(-15%~+20%)
        過流保護
        支持
        電氣隔離
        500VDC（EBUS/現場電位）
        通信接口
        協議
        EtherCAT總線，符合IEC/PAS 62407標準
        介質
        通過歐式端子引出通信總線到背板

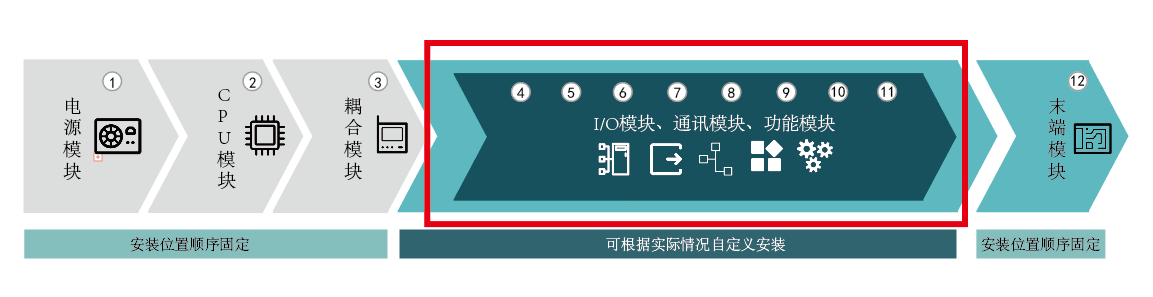

        產品安裝位置示意圖













                            相關產品





















        16通道模擬量輸出  IM30-T4016R








        16通道模擬量輸出  IM30-T4016R


        模擬量輸出模塊IM30-T4016R實現16路4~20mA電流信號輸出，并具有限流保護電路。同時實時回采電流信號，并進行診斷，輸出級由24V供電，IM30-T4016R通過EBUS總線進行數據傳輸。




















        16通道模擬量輸入  IM30-T3016R








        16通道模擬量輸入  IM30-T3016R


        IM30-T3016R模塊主要由兩部分組成：模擬量采集電路和數據處理電路。模擬量采集電路與數據處理電路采用光耦隔離連接，實現現場電路對系統的隔離。
	IM30-T3016R模塊通過通道CHn+（0≤n≤15）給兩線制電流傳感器供電，然后傳感器產生的電流信號通過對應的通道CHn-（0≤n≤15）進入模塊，經由I/V轉換、濾波、A/D轉換成數字信號，經過光電隔離后，由數據處理電路的微處理器讀取，然后通過背板總線上傳至主站。





















        32通道數字量輸出  IM30-T2132








        32通道數字量輸出  IM30-T2132


        控制器通過背板總線EBUS將過程數據寫入IM30-T2132，通過控制32路MOSFET電子開關輸出閉合實現邏輯高低電平的輸出。當輸出信號為高電平時，固態功率繼電器導通，電子開關閉合，實現數字量“1”輸出。當輸出信號為低電平時，固態功率繼電器關斷，電子開關斷開，實現數字量“0”輸出。




















        16通道數字量輸出  IM30-T2116R








        16通道數字量輸出  IM30-T2116R


        控制器通過背板總線EBUS將過程數據寫入IM30-T2116R，通過控制16路MOSFET電子開關輸出閉合實現邏輯高低電平的輸出。當輸出信號為高電平時，固態功率繼電器導通，電子開關閉合，實現數字量“1”輸出。當輸出信號為低電平時，固態功率繼電器關斷，電子開關斷開，實現數字量“0”輸出。




















        32通道數字量輸入  IM30-T1032








        32通道數字量輸入  IM30-T1032


        現場32路數字量信號通過現場接線端子進入模塊，通過光耦與現場隔離。模塊采用漏型輸入，當輸入為13V~30VDC時，為邏輯1；當輸入的電壓小于等于5VDC時，為邏輯0。




















        16通道數字量輸入   IM30-T1016R








        16通道數字量輸入   IM30-T1016R


        現場16路數字量信號通過現場接線端子進入模塊，通過光耦與現場隔離。模塊采用漏型輸入，當輸入為13V~30VDC時，為邏輯1；當輸入的電壓為0V~5V DC時，為邏輯0。
