        16通道模擬量輸入 IM30-T3016R

        支持EtherCAT協議

        16路4~20mA二線制電流采集

        16位ADC精度

        電氣隔離

        支持冗余

        Sinc1+Sinc5、Sinc3數字濾波

        IM30-T3016R模塊主要由兩部分組成:模擬量采集電路和數據處理電路。模擬量采集電路與數據處理電路采用光耦隔離連接,實現現場電路對系統的隔離。

        IM30-T3016R模塊通過通道CHn+(0≤n≤15)給兩線制電流傳感器供電,然后傳感器產生的電流信號通過對應的通道CHn-(0≤n≤15)進入模塊,經由I/V轉換、濾波、A/D轉換成數字信號,經過光電隔離后,由數據處理電路的微處理器讀取,然后通過背板總線上傳至主站。


        IM30-T3016R技術指標

        技術規格

        尺寸和重量

        尺寸   W×H×Dmm

        40×135×125

        重量(kg

        0.5

        安裝

        導軌安裝

        系統電源

        背板電源

        100mA@24VDC(-15%~+20%)

        現場電源

        100mA@24VDC (-15%~ +20%)

        過流保護

        支持

        電氣隔離

        500 Veff (E-Bus/現場電位)

        模塊特定數據

        模擬量輸入點數

        16

        電纜

        最長100m;屏蔽電纜

        生成模擬值

        測量原理

        Σ-Δ

        ADC分辨率

        16

        上報數據格式

        0x0000~0xFFFF

        基本轉化時間

        300us

        測量值濾波

        l  Sinc3

        l  Sinc1+Sinc5

        傳感器選擇數據

        輸入范圍(額定值)/輸入阻抗

        <500Ω

        電流

        4~20mA

        信號傳感器的接線

        HARTING 32歐式板卡90度彎針連接器

        支持傳感器類型

        2線制電流變送器

        通信總線

        協議

        EtherCAT總線,符合IEC/PAS 62407標準

        介質

        通過歐式端子引出通信總線到背板

        過程映像中的位寬

        輸入32個位

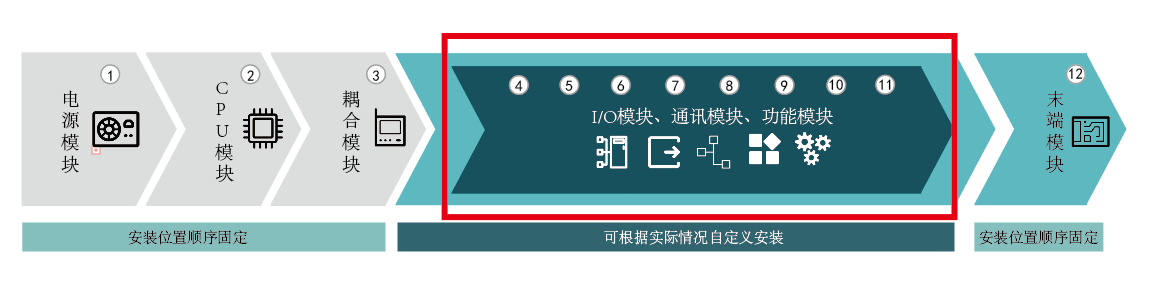

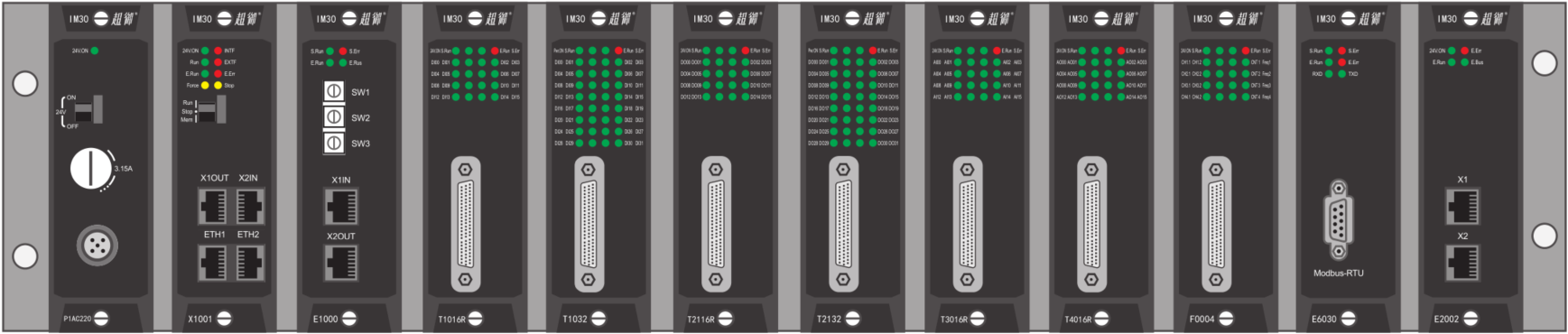

        產品安裝位置示意圖
